電波暗室吸波屏蔽禁區(qū)測試
2023-02-25 12:31:32

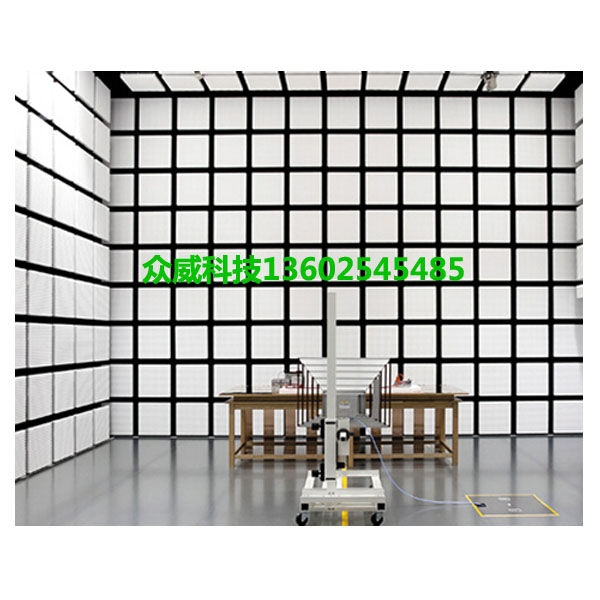

1電波暗室分為電波暗室（又稱半波暗室），微波暗室（又稱全波暗室），雷達防真測試暗室。
2主要用途
電波暗室主要用于輻射無線電騷擾（EMI）和輻射敏感度（EMS）測量，電波暗室的尺寸和射頻吸波材料的選用主要由受試設備（EUT）的外行尺寸和測試要求確定，分1m法、3m法或10m法。根據(jù)具體使用要求還可定制各種非標暗室。
3性能指標
頻率范圍：30MHz～18GHz
（一）吸波材料反射損耗：30MHz～18GHz≥15dB
（吸波材料采用復合吸波材料，即錐形含碳海綿吸波材料粘貼在鐵氧體上）
（二）屏蔽室屏蔽性能
磁場 14KHz≥75dB
150KHz≥100dB
電場 200KHz～50MHz≥110dB
平面波50MHz～1GHz≥100dB
微波1GHz～10GHz≥100dB10GHz～18GHz≥90dB
測試方法按GB12190-90標準
（三）歸一化場地衰減±4dB，場均勻性0～6dB，符合GJB2926-97標準。
4組成結構
（一）屏蔽室：
屏蔽室由屏蔽殼體、屏蔽門、通風波導窗及各類電源濾波器等組成。根據(jù)用戶要求，屏蔽殼體可采用焊接式或拼裝式結構均可。

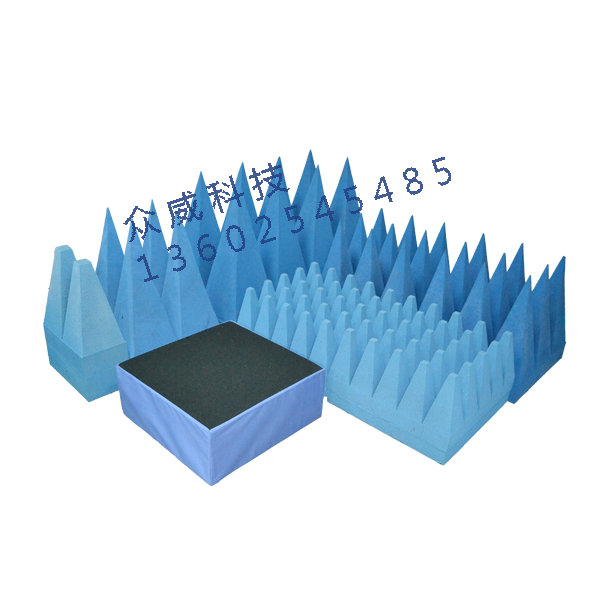

（二）吸波材料：
1.單層鐵氧體片：工作頻率范圍30MHz～1000MHz。
2.錐形含碳海綿吸波材料：錐形含碳海綿吸波材料是由聚氨脂泡沫塑料在碳膠溶液中滲透而成，具有較好的阻燃特性。
5主要用途
電波暗室用于模擬開闊場。同時用于輻射無線電騷擾（EMI）和輻射敏感度（EMS）測量，電波暗室的尺寸和射頻吸波材料的選用主要由受試設備
（EUT）的外行尺寸和測試要求確定，分1m法、3m法或10m法。
